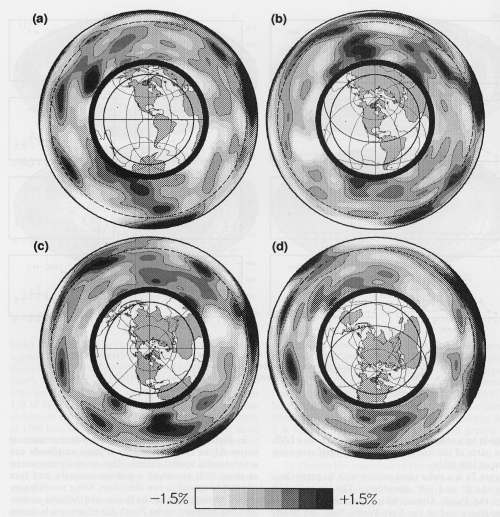

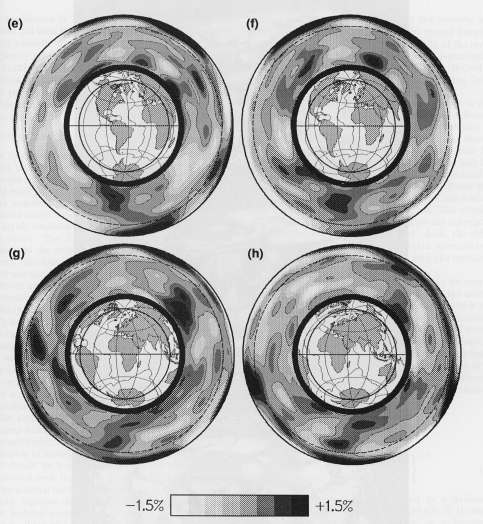

Разрезы модели S12. Сплошной круг внутри карты обозначает большой круг на Земле, вдоль которого сделан разрез; внешний круг - граница Мохоровичича; внешний пунктирный круг - граница верхней и нижней мантии (670 км); внутнренний толстый круг - граница ядра и мантии. Для увеличения масштаба - нажать на картинку.

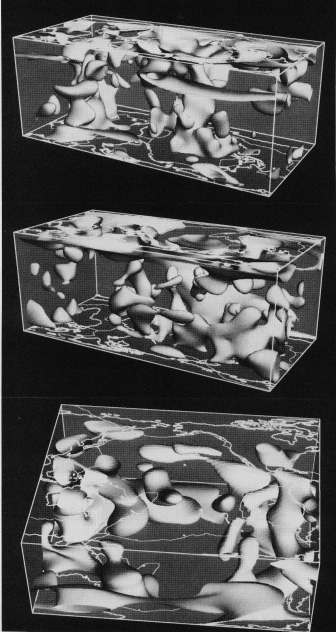

Трехмерное представление модели S12. На верхней картинке показаны возмущения скорости менее -0.6% (медленные/горячие структуры). Верхняя поверхность - Мохо; нижняя - граница ядра и мантии; широты - от 80ЮШ до 80СШ ; правая и левые границы соответствуют 60 градусам ВД. На средней картинке показаны возмущения скорости большие 0.6% (быстрые/холодные структуры); координаты - те же. Нижняя картинка показывает быстрые (холодные) аномалии окружающиеТихий Океан, со снятой верхней мантией. Для увеличения масштаба - нажать на картинку.
То же самое, что на первых двух "трехмерных" картинках, но в цвете. Синее - быстрые/холодные аномалии, красное - медленные/горячие, зеленое и оранжевое - пересечение аномалий с гранями параллелепипеда. Разрешение небольшое, поэтому картинка не увеличивается
